深了解箱式变电器变压器室的内部结构都有哪些？

欧式变电站的箱体是由：底座、外壳、顶盖三部分构成。底座一般用槽钢、角钢、扁钢、钢板等，组焊或用螺栓连接固定成形；为满足通风、散热和进出线的需要、还应在相应的位置开出条形孔和大小适度的圆形孔。箱体外壳、顶盖槽钢、角钢、钢板、铝合金板、彩钢板、水泥板等进行折弯、组焊或用螺钉、铰链或相关的专用附件连接成形。
不管那种材料的箱变壳体，按标准要求必须具备：防晒、防雨、防尘、防锈，防小动物（如蛇）等进入的五防功能。欧式变电站的壳体为防止炎热夏季强烈的日光辐射，其顶部一般都设有导热系数较低的隔热材料作填料。常用的填料有：岩棉板、聚苯乙烯泡沫塑料等。

箱式变室结构: 　 　　欧式箱式变电站都设有独立的变压器室，变压器室主要由：变压器，自动控温系统，照明及安全防护栏等构成。 　　

变压器运行时，将在箱变中产生大量的热量向变压器室内散发，所以变压器室的散热、通风问题是欧式箱变设计中应重点考虑的问题；变压器运行时，源源不断的产生大量的热量，使变压器室的温度不断升高，特别是环境温度高时，温度升高更快，所以只靠自然通风散热往往不能保证变压器可靠、安全运行；欧式箱式变电站设计中，除变压器容量较小的箱变采用自然通风外，一般都设计了测温保护，用强制排风措施加以解决。该系统主要由测量装置，测变压器室温、油温均可。然后通过手动和自动控制电路，对排风扇是否需要投入，按变压器可靠、安全运行温度的设定范围进行设置控制。 　 　　

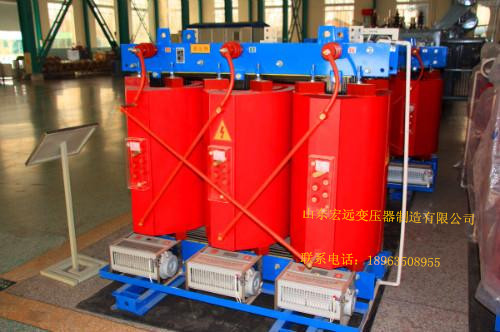

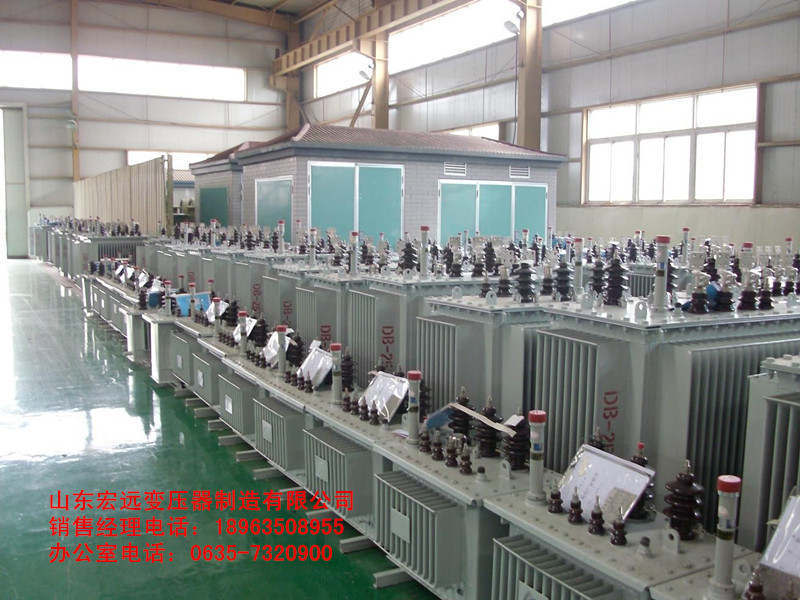

欧式箱式变电站中，变压器既可选用油浸式变压器，也可采用干式变压器，但由于干式变压器价格较高，所以在用户没有特殊要求下，可以使用油浸式变压器。

高压配电装置结构：
欧式箱变高压配电装置，从进线方式上分为：终端型、环网型两种；从进线方位上分可分为：从箱体顶部架空进线（传统箱变用此法较多）和利用高压电缆沟从地下进出线，这是现代设计较为普遍的采用方法。
以SF6气体为灭弧介质的SF6系列负荷开关较多，其成本高于FN-10系列高压负荷开关。这类开关结构、有带熔断器、不带熔断器、接地开关等，但一般都装有带电显示器；操作机构一般为手动，也有电动操作的。带熔断器的，当回路出现短路故障能自切断开关，保护电路及变压器、开关等设备。
